Дискомфортные ощущения, высокая влажность летом, ощущение нехватки воздуха, появление грибка на обоях – знакомая ситуация. Как правило, это вызвано недостаточностью или плохой работой естественной вентиляции квартиры.
Простой установкой вытяжных вентиляторов в санузлах, кухне и технических помещениях Вы можете решить проблему для теплого периода года, когда для поступления свежего воздуха в квартиру Вы можете открыть окна (если, конечно, они выходят в парк, а не на улицу с оживленным движением). Зимой же появляются новые проблемы – система отопления должна быть достаточно мощной, чтобы справится с поступающим холодным воздухом, возникнут сквозняки, а перепады температур и влажности возле окон будут достаточно большими, чтобы вызвать растрескивание швов, отклеивание обоев, и рассыхание полового покрытия.
Всего этого можно избежать, организовав правильным образом принудительную приточную вентиляцию квартиры, подавая очищенный и нагретый до комнатной температуры воздух, контролируемый по его количеству, в нужные нам места.
Какой типоразмер и производительность приточной установки нам нужен? Основываясь на рекомендациях АВОК (Р НП АВОК 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий), можно утверждать, что для комфортных условий проживания приточная установка должна обеспечивать хотя бы однократный, а лучше - полуторакратный воздухообмен в час. Для квартиры площадью до 120 м2 и высотой потолков в 3 м. будет вполне достаточна производительность приточной установки в 500 м3/час.
Поставка
оборудования
Бесплатная
доставка
Технические
консультации
Проектирование
вентиляции
Монтаж
вентиляции
Сервисное
обслуживание
Профессиональное решение приточной вентиляции квартир, предназначенное для подачи свежего, нагретого и очищенного воздуха по системе воздуховодов в несколько комнат. Они бывают наборными из отдельных элементов или моноблочными, выполненными в едином корпусе.
Простая система приточной вентиляции состоит из фильтра, вентилятора, калорифера и системы автоматики контроля температуры приточного воздуха. Моноблочные установки собраны в шумозащищенном корпусе, со встроенной автоматикой. Для них значительно проще и дешевле монтаж, установка имеет меньшие габариты, и занимает меньше места, по сравнению с наборными системами.
Приточную установку с электрическим калорифером, как правило, размещают на стене или под потолком балкона, за потолком технических помещений, коридоров и с/у.
Представляют собой стенной клапан с вентилятором и фильтрами, задерживающими крупные и средние частицы загрязнений. Опционально, предлагается угольный и фильтр тонкой очистки воздуха от вредных газов и запахов. Вентилятор и фильтры вынесены в отдельный блок, находящийся в помещении, и предназначенный для проветривания только той комнаты, в которой он установлен. Если в Вашей квартире несколько комнат, то для организации её полноценной вентиляции Вам нужно будет установить бризер в каждую из комнат, за исключением кухни.
Проветриватели могут не оснащаться нагревателем. А это означает, что в холодное время года возникнет проблема: подавать ледяной воздух в комнату, или выключать проветриватель, чтобы сохранить тепло.
При размещении в спальне, следует учитывать, что эти устройства не бесшумные и могут помешать Вам заснуть.
Стеновые
приточные (вентиляционные) клапаны, например Домвент Оптима,
обеспечивают естественный приток наружного воздуха.
Они состоят из пластиковой трубы с шумо- и теплоизоляцией или без,
вставляемой в отверстие в стене. С внешней стороны стены на трубу
надевается наружная решетка, предотвращающая попадание мусора и
осадков, а с внутренней – клапан с заслонкой.
В клапанах, как правило, не применяется очистка воздуха. Их работа и
эффективность полностью зависит от работы естественной вытяжной
вентиляции, которая значительно теряет свою производительность летом.
Стеновые клапаны обеспечивают приток воздуха до 20-50 м3/час.
При этом
рекомендуемая норма воздухообмена на 1 человека составляет 60 м3/час,
что может обеспечить только качественная приточная вентиляция.
Пришлите схемы помещения и мы произведем
предварительный расчет и подбор оборудования!
| Функции и возможности | Breezart | Ventmachine | Ostberg | Systemair |
| VAV – система | да | нет | нет | нет |
| Управление дополнительными устройствами | да | нет | нет | нет |
| Программа удаленного управления | да, WEB-интерфейс | нет | нет | нет |
| Подключение к умному дому (MODBUS) | да | да | нет | нет |
| Таймер | недельный | суточный | нет | нет |
| Автономное питание часов | да | да | нет | нет |
| Снижение производительности вентилятора при недостатке мощности | да | да | нет | нет |
| Рестарт при сбое питания | да | да | нет | нет |
Зональные системы вентиляции, наряду с системами рекуперации
энергии
воздуха, предназначены прежде всего для снижения суммарного
энергопотребления и стоимости эксплуатации вентиляционного оборудования.
В зависимости от заданных пользователем условий, воздух подается только
туда, в те помещения, где есть в этом необходимость. Тем самым
снижается суммарная производительность системы вентиляции, стоимость
основного оборудования и стоимость энергозатрат на нагрев воздуха.
VAV-система может применяться для приточной, или для приточно-вытяжной
вентиляции, в том числе с рекуперацией воздуха. В этом случае, она
служит дополнительным способом повышения энергоэффективности и снижения
расходов.
В зависимости от типа применяемого контроллера и привода, возможны три
основных варианта построения системы управления:
1. Клапан с приводом ОТКР \ ЗАКР, с
управлением от обычного
выключателя.
При этом пользователь сам включает или выключает подачу свежего воздуха
в обслуживаемую зону. Центральное управление или программирование по
времени отсутствует.
2. Модуль управления клапаном CB-02, привод
с плавной регулировкой
(0-10В) и управлением от настенного регулятора JLC100
В этом варианте реализуется ручная плавная регулировка подачи воздуха в
каждую зону. К сожалению, центральное управление и управление по
таймерам, в этом варианте невозможно.
3. Зональный контроллер JL201 управляющий приводом с плавной
регулировкой (0-10В) может подключаться по шине
MODBUS к
центральному пульту управления и управляться встроенными таймерами, по
сценариям.
Для удобства пользователя управление VAV-системой возможно с
центрального пульта приточной установки, при помощи настенного
регулятора JLC100 или программы для планшета или смартфона.
Управление возможно только от датчика углекислого газа, любое другое управление зоной VAV-системы невозможно, совместно управление также невозможно (тип управления задается при пуско-наладке).
По умолчанию
используется датчик с выходом 0-10В и диапазоном измерения 0-2000ppm
(при использовании датчиков с другими параметрами необходима настройка
модуля JL201 через программу JLConfigurator). При настройке через
JLConfigurator можно использовать сигнал 2-10В, 4-20ма и любой диапазон
измерений.
При выборе режима Датчик СО2, в полях min и max
задается минимальная и
максимальная концентрация углекислого газа в единицах PPМ.
Если в процессе работы
зональной системы вентиляции фактическое значение концентрации
углекислого газа будет ниже минимального значения, то на приводе
клапана будет установлено минимальное напряжение (заданное на
предыдущем этапе).
Если фактическое
значение концентрации углекислого газа будет выше максимального
значения, то на приводе клапана будет установлено максимальное
напряжение.
При нахождении
концентрации углекислого газа внутри диапазона min – max,
напряжение на приводе будет изменяться прямо пропорционально
концентрации углекислого газа.

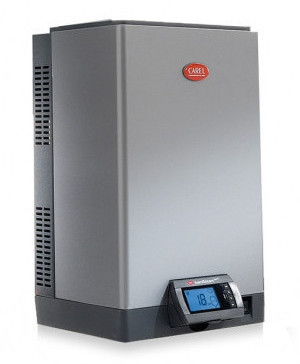

В вентиляционной установке Breezart 550 LUX реализована возможность управления паровым увлажнителем Carel по цифровому интерфейсу Modbus.
Это решение позволило получить информацию о текущем состоянии увлажнителя и своевременно сигнализировать о его неисправностях непосредственно на пульте вентустановки, например в случае необходимости замены парового цилиндра.
Управление увлажнителям других производителей реализовано при помощи выходного сигнала 0-10В или 2-10В без возможности отображения сигналов аварии увлажнителя.
Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки.
Поддержание влажности осуществляется при помощи цифровых датчиков JLS26H, установленных - в приточном канале, при этом контролируется влажность воздуха подаваемого в помещение или в приточном и вытяжном каналах, при этом контролируется усредненное значение влажности вытяжного воздуха, а датчик в приточном канале выполняет функцию ограничителя, для предотвращения образования конденсата на стенках воздуховода.

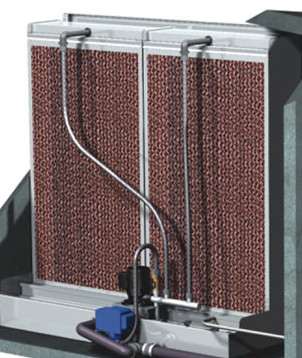

Увлажнитель Breezart 550 HumiEL P представляет собой кассету из мелкопористого материала,
которая смачивается водой из поддона и продувается воздухом, за счет
чего происходит испарение влаги и увлажнение воздуха в
результате фазового перехода воды из жидкого состояния в газообразное.
Тем самым воздух не только увлажняется, но и очищается, омываясь водой.
Поддон первоначально наполняется водой из водопровода, и далее вода
циркулирует по кругу, омывая кассету увлажнителя и возвращаясь обратно,
в виде остатков не испарившейся влаги.
В результате чего происходит постепенное повышение концентрации солей
воды в поддоне. При достижении ими определенного значения, часть воды
из поддона сливается в канализацию и заменяется новой, из водопровода.
Для перехода воды из жидкого состояние, в газообразное, используется
энергия воздуха.
Воздух, насыщаясь влагой, теряет свою энергию, и его температура
понижается на 10 - 15 °C, в зависимости от параметров
воздуха на входе в увлажнитель.
Чтобы компенсировать это падение температуры, используется
пост-нагреватель с электрическими ТЭНами или водяной калорифер, который
поднимает температуру воздуха и выравнивает влажность до заданных
пользователем значений.
Дополнительный комбинированный (угольно — пылевой) фильтр тонкой очистки класса F7. Задерживает 80 — 90% атмосферной пыли, в том числе мелкие частицы размером менее 1 мкм, а также очищает воздух от неприятных запахов и вредных газов.
Корпус для дополнительного фильтра тонкой очистки класса F7. Предназначен для совместного использования с приточной установкой Breezart 550 Lux.
Корпус шумо- и термоизолирован, поэтому его можно размещать как в жилых комнатах, так в неотапливаемых помещениях, например, на балконе.
Фильтрующий материал обладает способностью накапливать электростатический заряд, что позволяет притягивать и задерживать на фильтре мельчайшие частицы пыли.
Дополнительный фильтр тонкой очистки класса F7, задерживает 80 — 90% атмосферной пыли, в том числе мелкие частицы размером менее 1 мкм.
Антибактериальный фильтр × 1 шт, Угольный фильтр × 1 шт, Фотокаталитический фильтр × 1 шт. В установке используется 2 картриджа.
Подробную информацию о предлагаемых нами решениях
Вы можете узнать позвонив нам или написав запрос на почту.

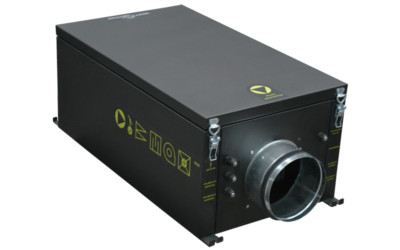

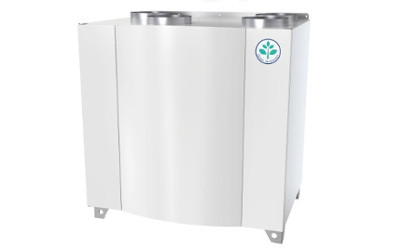

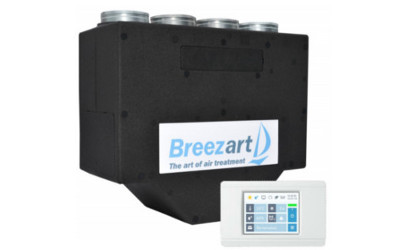

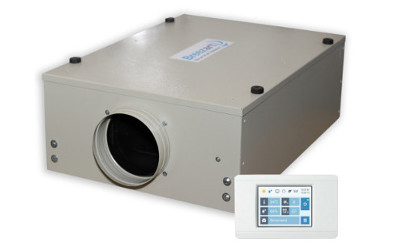

| Характеристики | Breezart | Ventmachine | Ostberg | Breezart | Systemair | Breezart |
| 550 LUX | Колибри-500 ЕС | SAU 200 | 550 LITE | SAVE VTC 700 | 900 LUX RE | |
| Производительность, м3/час | 550 | 500 | 500 | 500 | 960 | 900 |
| Тип установки | ПУ | ПУ | ПУ | ПУ | ПВУ | ПВУ |
| Скорости вращения вентилятора | 10 | 10 | 5 | 5 | 5 | 10 |
| Мощность калорифера, кВт | 1,8 / 3,6 / 5,4 | 2 / 2 | 5 | 1,8 / 3,6 / 5,4 | 5 | 3.6 |
| Напряжение питания, В | 220Вх1Ф / 380Вх3Ф | 220Вх1Ф / 380Вх3Ф | 400/50 | 400/2/50 | 220Вх1Ф | 220Вх1Ф |
| Габаритные размеры, мм. | 858x480x238 | 773x394x294 | 1073x305x486 | 794x549x531 | 1170х860х1214 | 950x460x887 |
| Вес, кг | 25 | 20 | 31 | 41 | 42 | 25 |
| Присоединительный размер воздуховода, мм |
160 | 160 | 200 | 200 | 125 | 200 |
| Фильтр | EU4 | EU4 | EU4 | EU4 | EU4 | EU4 |
| Комплектация | ||||||
| Проводной ПДУ | Цветной, сенсорный, 2.8", 320х240 |
Цветной, сенсорный, 3.5", 320х240 |
Модуль CCM 200N | Цветной, сенсорный, 2.8", 320х240 |
Панель управления CD | Цветной, сенсорный, 2.8", 320х240 |
| Датчик загрязненности фильтра | да | да | нет | нет | да | да |
| Канальный датчик температуры | да, встроен | да | да | да | да | да |
| Ступенчатое подключение секций нагревателя | да | да | нет | да | нет | да |
| Защита от перегрева | да | да | да | да | да | да |
| Термо- и шумоизолированный корпус | да | да | да | да | нет | да |
| Вентилятор | EBM-Papst, серия EC | EBM-Papst, серия EC | - | EBM-Papst | - | EBM-Papst, серия EC |
| Клапан с приводом | да | да | нет | нет | - | да |
| Документация | ||||||
Мануалы  |
Breezart 550 Lux | Ventmachine Колибри-500 | Ostberg SAU 200 | Breezart 550 Lite | Systemair SAVE VTC 700 | Breezart 900 LUX RE |
